單相可控硅調壓器安裝和基本電路接線原理圖

  • 西馳電氣
  • 2019-06-25 10:59:41

安裝：

1、請勿安裝在高溫環境和通風不良的場合，否則請低于額定容量的70%使用；

2、控制器須有空氣對流通風孔，依照熱氣由下往上的原理安裝通風孔或加裝抽氣對流風扇；

3、不要安裝在多導電塵埃、金屬粉末、腐蝕性、爆炸性氣體的場所；

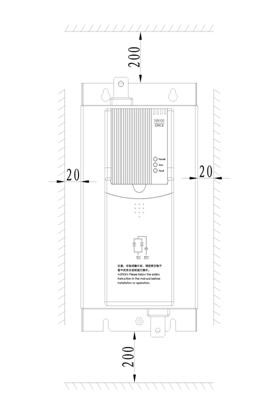

4、功率控制器使用時，內部會產生熱量，安裝時請垂直安裝且兩旁需預留空隙，避免造成散熱不良引起的模塊的快速老化和損壞。最小空間見圖3.3所示(單位：mm)。

單相可控硅調壓器安裝和基本電路接線原理圖(圖1)

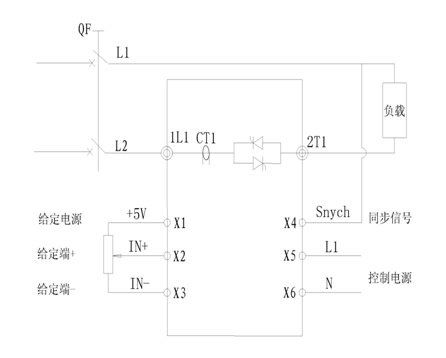

單相可控硅調壓器基本電路接線原理圖：

1、單相25~40A基本連接圖

單相可控硅調壓器安裝和基本電路接線原理圖(圖2)

2、單相75~350A基本連接圖

單相可控硅調壓器安裝和基本電路接線原理圖(圖3)
