功率控制器控制方式(一)-開環控制和恒壓控制

  • 西馳電氣
  • 2019-09-05 13:22:13

1、開環控制

控制信號來源于斜坡輸出,直接控制晶閘管觸發角,斜坡輸出100%對應晶閘管觸發角α=0(全導通)。開環控制時,無限制功能,給定與輸出電壓間為非線性關系,此功能一般應用于控制器的功能檢查或有外部閉環控制的場合。適用于感性、阻性負載。邏輯框圖如圖所示。

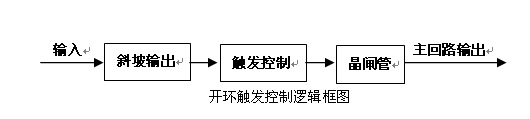

功率控制器控制方式(一)-開環控制和恒壓控制(圖1)

2、恒壓控制

為了恒定輸出電壓,對給定值與輸出電壓反饋值的誤差按PID調節規律進行調節,使輸出電壓趨于或等于給定值。當電網電壓發生波動或負載阻抗發生變化時,在輸入電壓有充分調節余量的前提下,輸出電壓保持恒定。適用于感性、阻性負載。恒壓控制特性圖如圖所示:

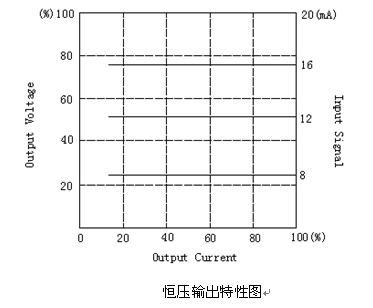

功率控制器控制方式(一)-開環控制和恒壓控制(圖2)
