XFC550E變頻器在同步風機上的應用

  • 西馳電氣
  • 2024-05-29 08:40:08

一、風機簡介

風機類有負壓風機、環流風機、離心風機、羅茨風機、鍋爐引風機、銅爐鼓風機等，負載慣性較大，是傳送氣體的機械設備,是將電機的種動率轉使為機械能的一機械,風機風量與與電機轉速成正比，即改變電機轉速可改變風機風量的大小。上述是常見的異步風機，在實際現場應用中低頻待機狀態下異步電機電流較大機械共振明顯。近年來同步電機被廣泛應用多種場合，相比較異步電機，同步風機的在低頻運行下電流更小，力矩大，節能效果明顯，電機噪音小等特點，大功率優勢更顯著。

對變頻器應用要求:

永磁同步電機要有相應的控制器來驅動，要求變頻器低頻運行平穩,對電機有多種保護功能；在用風量較小的情況下,必須保證電機的溫升和電機噪聲不得超過允許的范圍。

二、系統要求

1、現場與DCS切換控制；

2、快速啟動；

3、風門開啟電流瞬間增大至額定1.5倍甚至更大且持續一分鐘左右；

4、長期較低速度運行，要求低頻力矩較大且運行平穩。

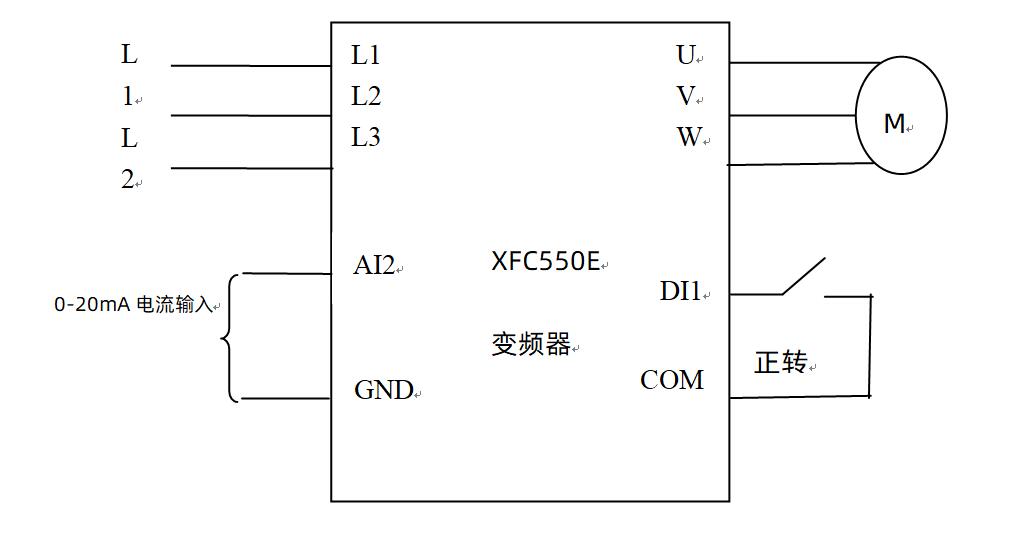

三、應用接線圖


四、XFC550E永磁同步變頻器特點

1、控制核心采用高性能DSP處理器；

2、矢量控制算法和智能控制技術；

3、先進的弱磁控制算法，提升電機高速性能；

4、功率部件采用貼片工藝，具有優異的散熱結構設計和溫度監控功能，大大提高了控制器的高溫環境適應能力；

5、可靠完善的過熱過流保護功能，采用熱量計算算法，確保運行可靠；

6、可靈活調節參數，匹配不同廠家的電機。

五、方案特點及優勢

1、XFC550E變頻器的變頻控制系統具有轉速控制能力，在同步SVC矢量模式下變頻器的動態響應快，提高了工況的質量；

2、XFC550E變頻器擁有高性能電流矢量算法，使變頻器在低頻獲取大轉（0.3Hz/150%）；

3、XFC550E變頻器內部內置直流電抗器抑制直流母線電壓波動；

4、XFC550E變頻器與搭配同步風機配套使用比異步風機的在高、低頻時電流更小節能效果更顯著，并擁有更低的電機噪音污 ；

5、XFC550E變頻器體積小有利于在控制柜上安裝，所需配電室的空間小。

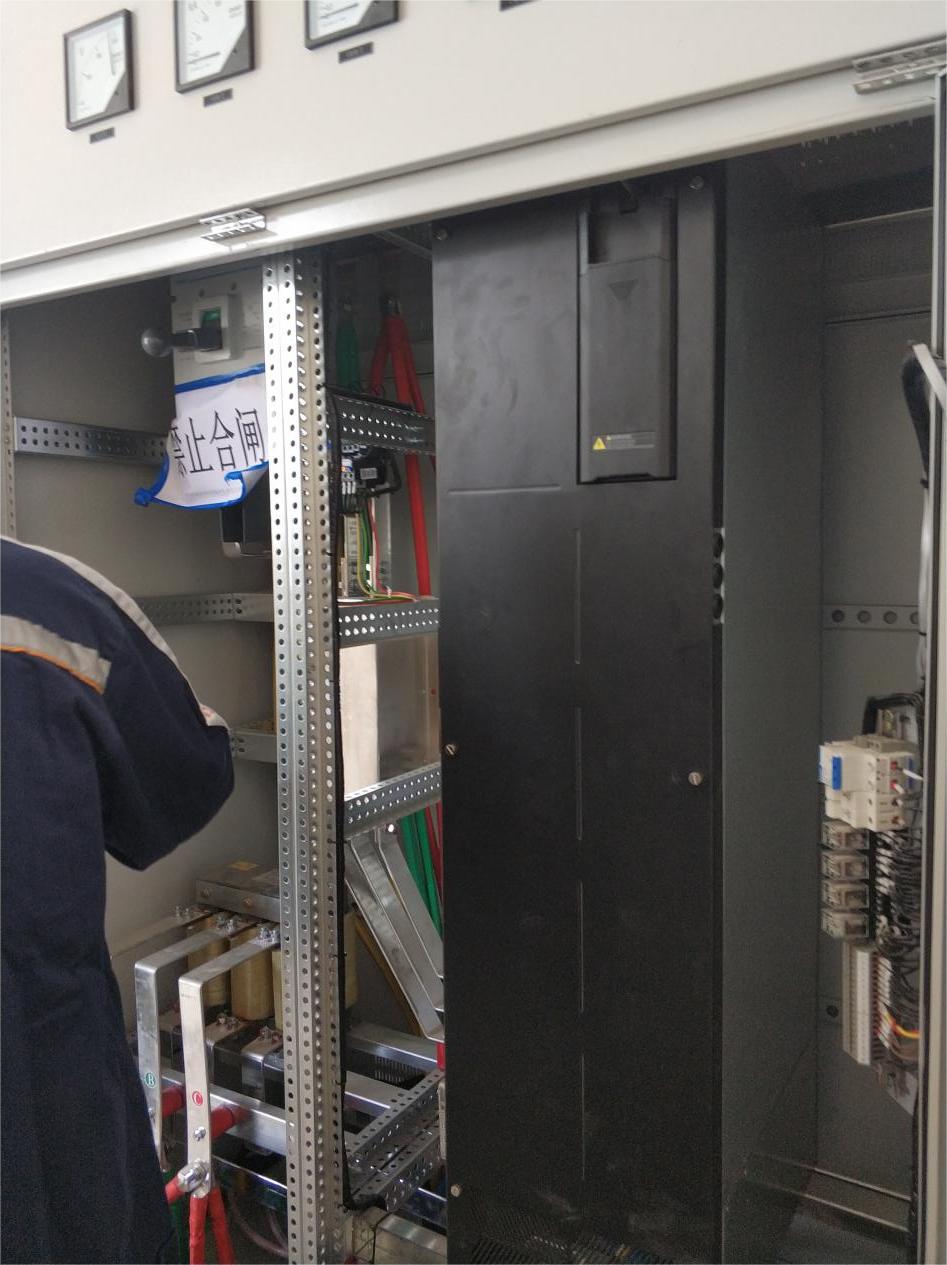

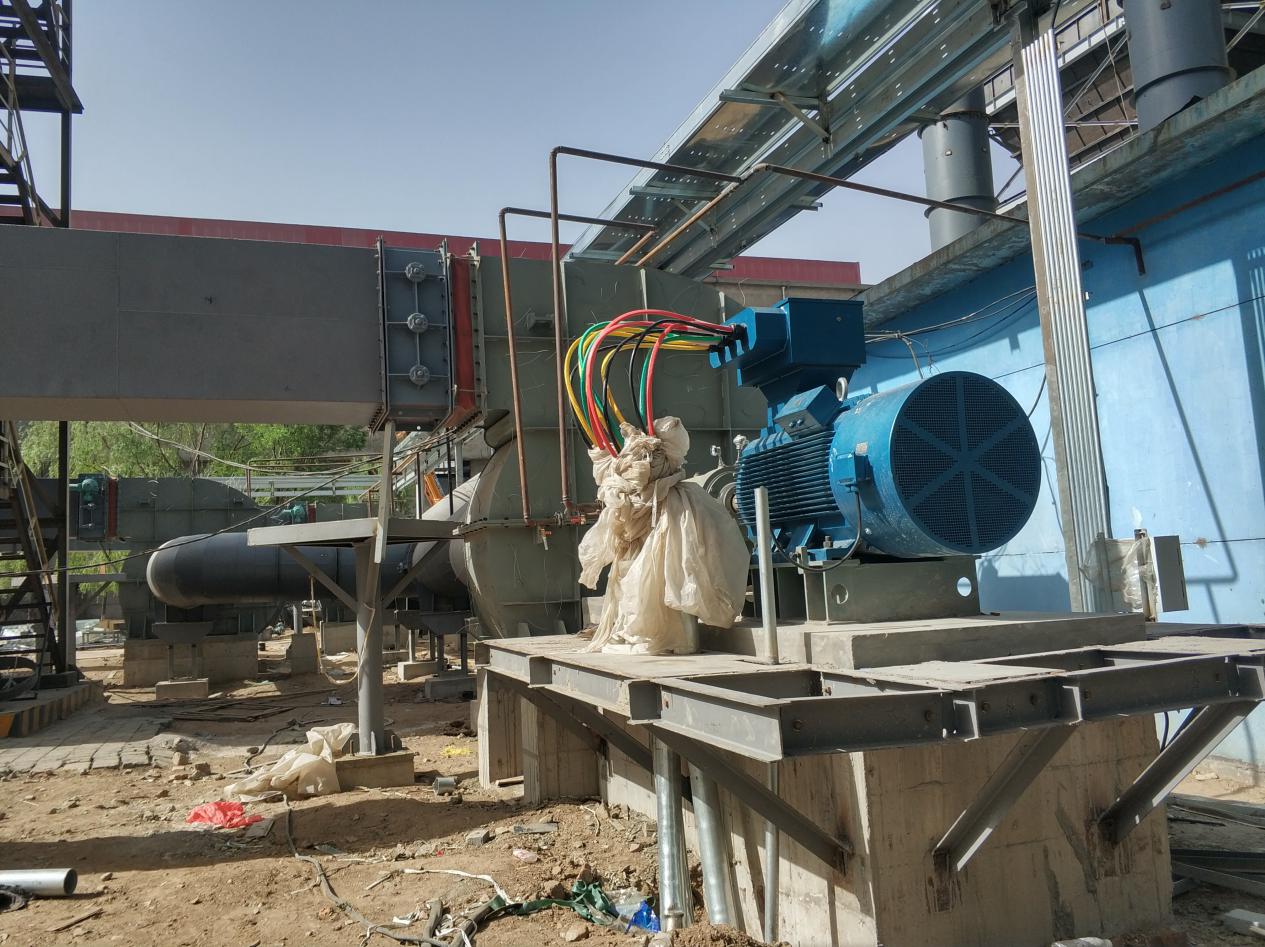

六、案例現場
